Bạn hoàn toàn có thể tự thực hiện Hướng dẫn sửa chữa PCB trên điện thoại Android nếu bạn nắm vững quy trình và chú ý đến các lưu ý an toàn. Khi bạn thao tác đúng cách, thiết bị sẽ tránh được các hư hỏng không mong muốn.
- Nhiều tài liệu đã cung cấp thông tin chi tiết về cách sửa chữa bảng mạch hiệu quả.
Lưu ý: Bạn nên thao tác cẩn thận và kiểm tra kỹ từng bước để bảo vệ thiết bị của mình.
Điểm chính
- Hiểu rõ về PCB giúp bạn sửa chữa điện thoại hiệu quả hơn. PCB là nền tảng kết nối các linh kiện điện tử trong điện thoại.
- Phát hiện sớm các dấu hiệu lỗi như điện thoại không lên nguồn hoặc màn hình nhấp nháy giúp bạn bảo vệ thiết bị tốt hơn.
- Chuẩn bị đầy đủ dụng cụ sửa chữa như mỏ hàn, đồng hồ đo điện và gá kẹp giúp bạn thao tác an toàn và chính xác.
- Ngắt nguồn điện trước khi sửa chữa là rất quan trọng để tránh nguy cơ điện giật và hư hỏng thiết bị.
- Nếu điện thoại bị vào nước, hãy tắt nguồn ngay và không cố gắng bật máy cho đến khi khô hoàn toàn để bảo vệ PCB.
Tổng quan về PCB điện thoại Android
PCB là gì?
Bạn sẽ gặp thuật ngữ PCB rất nhiều khi tìm hiểu về điện thoại Android. PCB là viết tắt của “Printed Circuit Board”, nghĩa là bảng mạch in. Đây là nền tảng giúp kết nối và cố định các linh kiện điện tử trong điện thoại. Bạn có thể hình dung PCB như một con đường dẫn điện, giúp các bộ phận giao tiếp với nhau.
Một bảng mạch PCB trong điện thoại Android thường có cấu tạo nhiều lớp. Mỗi lớp đóng một vai trò riêng biệt. Bạn hãy xem bảng dưới đây để hiểu rõ hơn về các thành phần chính của PCB:
| Thành phần | Mô tả |
|---|---|
| Lớp nền | Thường làm từ vật liệu FR-4 hoặc Polyimide, giúp cách điện và tạo độ cứng cho bảng mạch. |
| Lớp đồng | Là lớp dẫn điện, tạo các đường mạch kết nối linh kiện. |
| Lớp chống hàn | Bảo vệ mạch đồng khỏi oxy hóa và ngăn chập mạch khi hàn. |
| Lớp ký hiệu | In ký hiệu linh kiện, sơ đồ lắp ráp để bạn dễ dàng sửa chữa. |
| Lỗ khoan và via | Kết nối điện giữa các lớp mạch, rất quan trọng với PCB nhiều lớp. |
Bạn sẽ thấy, mỗi thành phần đều góp phần giúp PCB hoạt động hiệu quả và bền bỉ.
Vai trò của PCB trong điện thoại
Bạn cần biết rằng PCB giữ vai trò trung tâm trong mọi hoạt động của điện thoại Android. PCB không chỉ kết nối các linh kiện mà còn đảm bảo thiết bị vận hành ổn định. Dưới đây là những vai trò quan trọng của PCB:
- PCB giúp tản nhiệt, giữ cho điện thoại không bị quá nóng khi sử dụng lâu.
- PCB duy trì độ ổn định tín hiệu, giúp các chức năng như nghe gọi, kết nối mạng hoạt động mượt mà.
- PCB đảm bảo độ bền cho điện thoại, nhất là khi bạn sử dụng ở cường độ cao.
- Vật liệu như nhựa polyphenylene ether (PPE) tinh khiết cao giúp nâng cao hiệu suất và tuổi thọ của PCB.
Bạn có thể thấy, nếu PCB gặp sự cố, toàn bộ điện thoại sẽ bị ảnh hưởng. Vì vậy, việc hiểu rõ về PCB sẽ giúp bạn sửa chữa và bảo vệ thiết bị tốt hơn.
Lỗi thường gặp trên PCB
Nguyên nhân phổ biến
Bạn sẽ gặp nhiều lỗi khác nhau trên PCB khi sử dụng điện thoại Android. Một số nguyên nhân xuất hiện thường xuyên nhất gồm:
| Lỗi PCB | Nguyên nhân |
|---|---|
| Hỏng hóc do va đập | Các tác động vật lý có thể làm vỡ màn hình và tạo ra vi nứt trên bảng mạch. |
| Vào nước, ẩm mốc | Chất lỏng có thể xâm nhập và gây oxi hóa mạch đồng, dẫn đến chập cháy. |
| Sử dụng sạc kém chất lượng | Sạc không rõ nguồn gốc có thể gây sốc nhiệt cho các linh kiện trên Main. |
| Lỗi linh kiện hoặc tuổi thọ | Mối hàn chì có thể bị lão hóa theo thời gian, dẫn đến hỏng hóc. |
Bạn nên chú ý, va đập mạnh hoặc làm rơi điện thoại sẽ khiến bảng mạch bị nứt hoặc gãy. Khi điện thoại bị vào nước, các mạch đồng dễ bị ăn mòn, gây ra hiện tượng chập cháy hoặc mất tín hiệu. Nếu bạn sử dụng sạc không chính hãng, các linh kiện trên PCB có thể bị sốc nhiệt, dẫn đến hỏng hóc nhanh chóng. Ngoài ra, tuổi thọ của linh kiện cũng là nguyên nhân khiến mối hàn bị lão hóa, làm mất kết nối giữa các bộ phận.
Dấu hiệu nhận biết lỗi
Bạn có thể nhận biết lỗi PCB qua một số dấu hiệu rõ ràng. Khi điện thoại gặp vấn đề, bạn hãy chú ý các biểu hiện sau:
- Điện thoại không lên nguồn hoặc tự động tắt nguồn.
- Màn hình bị nhấp nháy, xuất hiện sọc hoặc không hiển thị hình ảnh.
- Máy nóng bất thường dù không sử dụng nhiều.
- Không thể sạc pin hoặc sạc rất chậm.
- Các chức năng như loa, micro, camera không hoạt động.
- Máy báo lỗi kết nối mạng, sóng yếu hoặc mất hoàn toàn tín hiệu.
Nếu bạn thấy điện thoại có mùi khét, phát ra tiếng lạ hoặc xuất hiện vết cháy trên main, bạn nên ngắt nguồn ngay lập tức để tránh nguy hiểm.
Bạn hãy kiểm tra kỹ các dấu hiệu này để xác định lỗi trên PCB. Việc phát hiện sớm sẽ giúp bạn sửa chữa kịp thời và bảo vệ thiết bị tốt hơn.
Chuẩn bị dụng cụ sửa chữa
Dụng cụ cơ bản

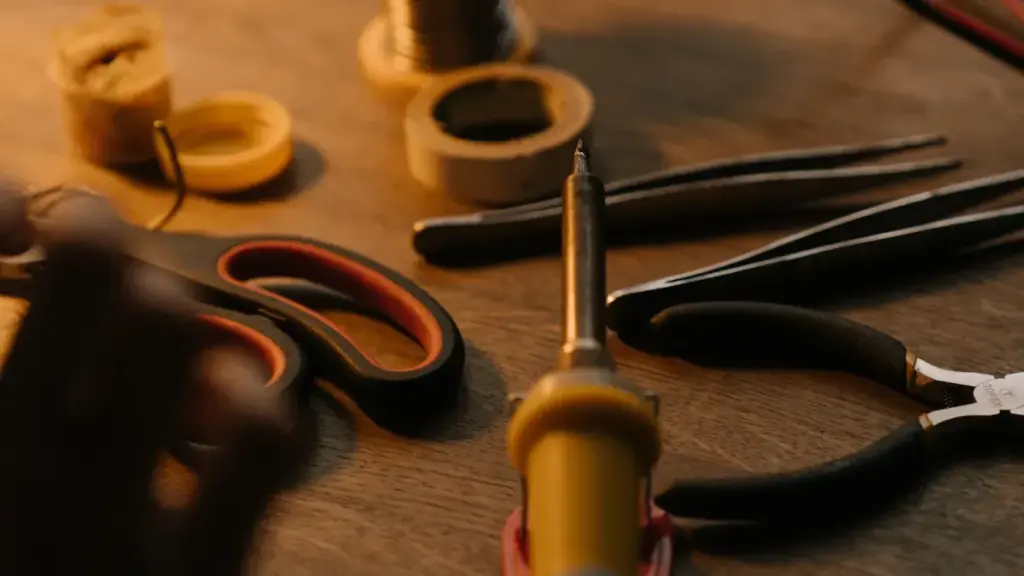

Bạn cần chuẩn bị đầy đủ dụng cụ trước khi bắt đầu sửa chữa PCB trên điện thoại Android. Mỗi dụng cụ sẽ giúp bạn thao tác chính xác và an toàn hơn. Bạn hãy tham khảo bảng dưới đây để biết các dụng cụ chuyên dụng mà các trung tâm sửa chữa thường sử dụng:
| Tên sản phẩm | Mô tả | Ứng dụng |
|---|---|---|
| Trạm hàn kỹ thuật số LUOWEI LW-SS01 | Công nghệ gia nhiệt nhanh, đầu hàn phản hồi nhiệt nhanh, chế độ ngủ tự động, bảo vệ quá nhiệt | Sửa chữa điện thoại, mainboard, PCB, linh kiện điện tử |
| Bộ gá kẹp mainboard carbon fiber JTX KJ-02 | Thiết kế chuyên nghiệp, giữ PCB ổn định, vật liệu carbon fiber chịu nhiệt cao | Sửa chữa IC CPU, tháo đóng IC, xử lý main điện thoại |
Bạn nên sử dụng mỏ hàn chất lượng tốt để tránh làm hỏng mạch. Đồng hồ đo điện giúp bạn kiểm tra chính xác các điểm nối và phát hiện lỗi. Nhíp hỗ trợ lấy linh kiện nhỏ mà không làm trầy xước PCB. Keo cách điện bảo vệ các điểm hàn khỏi chập mạch. Khi điện thoại bị vào nước, bạn có thể dùng gạo sống để hút ẩm nhanh chóng.
Bạn hãy luôn cố định PCB bằng bộ gá kẹp chuyên dụng khi thao tác. Việc này giúp bạn tránh làm cong hoặc gãy bảng mạch, đồng thời đảm bảo an toàn cho thiết bị.
Vật tư hỗ trợ
Bạn có thể tăng hiệu quả và độ an toàn khi sửa chữa PCB bằng cách sử dụng các vật tư hỗ trợ hiện đại. Những công nghệ này giúp bạn thao tác nhanh hơn và giảm nguy cơ sai sót:
- Robot cộng tác giúp bạn linh hoạt hơn trong quá trình sửa chữa.
- Tự động hóa hoàn toàn tối ưu năng suất và giảm lỗi thao tác.
- Trí tuệ nhân tạo (AI) dự đoán lỗi, kiểm soát chất lượng, nâng cao độ an toàn.
- Công nghệ gắn kết bề mặt (SMT) giúp xử lý linh kiện nhỏ, tăng hiệu quả sửa chữa.
- Internet vạn vật (IoT) hỗ trợ giám sát và điều khiển từ xa, đảm bảo an toàn khi thao tác.
Bạn hãy cân nhắc sử dụng các vật tư hỗ trợ này nếu muốn nâng cao chất lượng sửa chữa và bảo vệ thiết bị tốt hơn.
Hướng dẫn sửa chữa PCB
Các bước sửa chữa cơ bản
Bạn có thể thực hiện quy trình sửa chữa PCB điện thoại Android theo từng bước rõ ràng. Hướng dẫn sửa chữa này giúp bạn dễ dàng xác định lỗi và thao tác an toàn. Dưới đây là các bước cơ bản mà bạn nên thực hiện:
- Đánh giá lỗi: Bạn cần kiểm tra thiết bị. Nếu điện thoại không khởi động hoặc chỉ hiện logo, bạn hãy dùng phần mềm chẩn đoán để xác định lỗi. Ví dụ, chip eMMC không phản hồi là một lỗi phổ biến.
- Tháo bo mạch: Bạn hãy sử dụng bộ công cụ tháo rời để tách bo mạch chính ra khỏi vỏ máy. Hãy thao tác nhẹ nhàng để tránh làm gãy hoặc cong bảng mạch.
- Kiểm tra vật lý: Bạn nên quan sát kỹ các chân chip, đặc biệt là các chấu BGA. Nếu phát hiện chấu hở hoặc có dấu hiệu oxy hóa, bạn cần xử lý ngay.
- Sửa chữa hở chấu: Bạn dùng mỏ hàn và thiếc để hàn lại các chấu bị hở. Sau đó, bạn kiểm tra lại bằng đồng hồ vạn năng để đảm bảo kết nối tốt.
- Gắn bo mạch chuyển đổi: Bạn đặt bo mạch chuyển đổi lên vị trí cần thiết, đảm bảo các chân BGA khớp chính xác.
- Kết nối USB và cài driver: Bạn cắm cáp vào máy tính, cài đặt driver nếu cần. Sau đó, bạn mở phần mềm Android Flash Tool để tiếp tục sửa chữa.
- Đọc dữ liệu eMMC: Bạn thực hiện lệnh “Read” để sao lưu toàn bộ dữ liệu trên chip eMMC. Bạn lưu file dưới dạng .img để kiểm tra sau này.
- Kiểm tra file image: Bạn dùng phần mềm kiểm tra checksum để đảm bảo file không bị lỗi trong quá trình truyền.
- Ghi lại firmware: Bạn đưa firmware mới hoặc bản sửa lỗi vào file image, sau đó thực hiện lệnh “Write” để ghi lại lên chip eMMC.
- Kiểm tra lại thiết bị: Bạn lắp lại bo mạch vào điện thoại, bật nguồn để xác nhận thiết bị hoạt động bình thường.
Bạn luôn phải ngắt nguồn điện trước khi thao tác. Bạn nên cố định bảng mạch bằng gá kẹp để tránh rung lắc. Bạn thao tác nhẹ nhàng để không làm hỏng các linh kiện nhỏ.
Kiểm tra và xử lý ngắn mạch
Bạn cần kiểm tra ngắn mạch khi điện thoại không lên nguồn hoặc có dấu hiệu chập cháy. Hướng dẫn sửa chữa PCB sẽ giúp bạn phát hiện và xử lý ngắn mạch hiệu quả:
- Bạn sử dụng đồng hồ vạn năng để đo các điểm trên bảng mạch. Nếu kim đồng hồ chỉ về 0 hoặc phát ra tiếng bíp liên tục, bạn đã phát hiện ngắn mạch.
- Bạn xác định vị trí linh kiện bị chập bằng cách kiểm tra từng khu vực trên PCB.
- Bạn tháo bỏ linh kiện hỏng bằng dao sắc hoặc tua vít nhỏ. Bạn nên cố định bảng mạch khi thao tác.
- Bạn làm sạch đường ray và loại bỏ mối hàn cũ bằng cồn tẩy rửa. Việc này giúp linh kiện mới tiếp xúc tốt hơn.
- Bạn đặt băng dính đồng lên đường ray đã làm sạch, sau đó hàn các mối nối giữa băng đồng mới và đường ray hiện có.
Bạn nên kiểm tra lại toàn bộ khu vực vừa sửa bằng đồng hồ vạn năng để đảm bảo không còn ngắn mạch.
Sửa đường dẫn tín hiệu, thay linh kiện
Bạn sẽ gặp trường hợp đường dẫn tín hiệu bị đứt hoặc linh kiện bị hỏng. Hướng dẫn sửa chữa dưới đây giúp bạn khắc phục nhanh chóng:
- Bạn xác định vị trí đường dẫn tín hiệu bị đứt bằng kính lúp hoặc kính hiển vi.
- Bạn dùng dao sắc để tước đầu dây đồng nhỏ, sau đó nối lại vào hai đầu đường dẫn bị đứt.
- Bạn sử dụng mỏ hàn để hàn chắc các điểm nối. Bạn nên dùng keo cách điện để bảo vệ mối hàn khỏi chập mạch.
- Bạn tháo bỏ linh kiện hỏng bằng cách cố định bảng mạch và dùng dao hoặc nhíp.
- Bạn làm sạch vị trí lắp linh kiện mới, sau đó đặt linh kiện mới lên và hàn lại các chân.
- Bạn kiểm tra lại bằng đồng hồ đo để đảm bảo tín hiệu đã thông suốt.
Bạn nên thao tác từng bước, không vội vàng. Việc kiểm tra kỹ sẽ giúp bạn tránh lỗi phát sinh.
Xử lý PCB khi bị vào nước
Bạn cần xử lý nhanh khi điện thoại bị vào nước để tránh hỏng PCB. Hướng dẫn sửa chữa PCB trong trường hợp này gồm các bước sau:
- Bạn tắt nguồn điện thoại ngay lập tức. Việc này giúp ngăn chặn chập mạch và bảo vệ linh kiện.
- Bạn tháo pin, thẻ SIM, thẻ nhớ ra khỏi máy.
- Bạn dùng khăn mềm để thấm nước trên bề mặt điện thoại. Bạn không nên dùng máy sấy tóc nhiệt độ cao vì có thể làm chảy keo ron hoặc biến dạng linh kiện.
- Bạn đặt điện thoại ở nơi thông thoáng, có thể dùng quạt để hỗ trợ làm khô.
- Bạn không nên vùi điện thoại vào thùng gạo vì phương pháp này không hiệu quả. Thiết bị kín nên gạo không thể hút ẩm sâu bên trong.
- Bạn không nên cố gắng cắm sạc hoặc bật nguồn khi máy còn ướt. Dòng điện sẽ gây đoản mạch và phá hủy hoàn toàn IC nguồn, CPU.
- Bạn nên mang thiết bị đến trung tâm sửa chữa uy tín để kiểm tra và làm sạch chuyên sâu.
Bạn hãy nhớ: Xử lý đúng cách khi máy vào nước sẽ giúp bạn bảo vệ PCB và kéo dài tuổi thọ thiết bị.
Bạn có thể áp dụng các mẹo thực tế như chuẩn bị đầy đủ dụng cụ, làm sạch kỹ các điểm hàn, và kiểm tra lại nhiều lần để đảm bảo an toàn. Hướng dẫn sửa chữa chi tiết sẽ giúp bạn tự tin hơn khi thao tác tại nhà.
Lưu ý an toàn khi sửa chữa
Ngắt nguồn điện
Bạn luôn phải ngắt nguồn điện trước khi bắt đầu sửa chữa PCB trên điện thoại Android. Việc này giúp bạn tránh được nhiều rủi ro nguy hiểm. Nếu bạn không ngắt nguồn, nguy cơ điện giật, cháy nổ hoặc làm hỏng thêm các linh kiện sẽ tăng cao. Khi bạn ngắt nguồn điện, bạn sẽ:
- Hạn chế hư hỏng nghiêm trọng hơn cho thiết bị.
- Tăng khả năng phục hồi của bo mạch.
- Ngăn ngừa cháy lan sang các khối mạch khác và bảo vệ IC nguồn.
Lưu ý: Bạn hãy tháo pin, rút sạc và kiểm tra kỹ trước khi thao tác. Không nên chủ quan với nguồn điện dù chỉ là dòng nhỏ.
Bảo vệ bản thân và thiết bị
Bạn cần bảo vệ bản thân và thiết bị trong suốt quá trình sửa chữa. Nếu bạn không chú ý, bạn có thể gặp các rủi ro như điện giật, bỏng do mỏ hàn, hoặc làm hỏng mạch. Bạn nên thực hiện các mẹo sau để đảm bảo an toàn:
- Đeo găng tay cách điện khi thao tác với bảng mạch.
- Sử dụng kính bảo hộ để tránh bụi thiếc hoặc mảnh vỡ bắn vào mắt.
- Đặt PCB lên bề mặt phẳng, cố định bằng gá kẹp chuyên dụng.
- Không để nước hoặc chất lỏng gần khu vực sửa chữa.
- Kiểm tra kỹ các dụng cụ trước khi sử dụng, đảm bảo không bị rò điện.
- Không dùng lực mạnh khi tháo lắp linh kiện để tránh gãy mạch.
- Sau khi sửa xong, bạn nên kiểm tra lại toàn bộ thiết bị trước khi lắp ráp hoàn chỉnh.
Mẹo nhỏ: Bạn nên làm việc ở nơi thoáng khí, đủ ánh sáng để dễ quan sát và thao tác chính xác hơn.
Bạn hãy luôn ưu tiên an toàn cho bản thân và thiết bị. Khi bạn tuân thủ các lưu ý này, bạn sẽ giảm thiểu rủi ro và nâng cao hiệu quả sửa chữa.
Bạn đã biết các bước quan trọng trong Hướng dẫn sửa chữa PCB trên điện thoại Android. Bạn cần kiểm tra kỹ, chuẩn bị đầy đủ dụng cụ và luôn đảm bảo an toàn khi thao tác. Bạn nên tự tin thực hiện các bước cơ bản tại nhà. Nếu gặp lỗi phức tạp, bạn hãy cân nhắc nhờ chuyên gia hỗ trợ. Việc tuân thủ quy trình giúp bạn bảo vệ thiết bị và kéo dài tuổi thọ điện thoại.
FAQ
Tôi có thể tự sửa PCB tại nhà không?
Bạn hoàn toàn có thể tự sửa PCB nếu chuẩn bị đầy đủ dụng cụ và tuân thủ các bước an toàn. Bạn nên bắt đầu với lỗi đơn giản. Khi gặp lỗi phức tạp, bạn nên nhờ chuyên gia hỗ trợ.
Khi nào nên thay thế linh kiện trên PCB?
Bạn nên thay linh kiện khi kiểm tra thấy linh kiện bị cháy, đứt chân hoặc không còn hoạt động. Bạn hãy dùng đồng hồ đo để xác nhận chính xác trước khi thay thế.
Làm sao để biết PCB bị ngắn mạch?
Bạn dùng đồng hồ vạn năng để kiểm tra các điểm trên PCB. Nếu kim đồng hồ chỉ về 0 hoặc phát ra tiếng bíp liên tục, bạn đã phát hiện ngắn mạch.
Xử lý điện thoại bị vào nước như thế nào?
Bạn hãy tắt nguồn ngay, tháo pin, SIM, thẻ nhớ. Bạn dùng khăn mềm thấm nước. Bạn không nên bật nguồn hoặc sạc khi máy còn ướt. Bạn nên mang máy đến trung tâm sửa chữa để kiểm tra kỹ hơn.
Sửa PCB có làm mất dữ liệu không?
Nếu bạn chỉ sửa mạch hoặc thay linh kiện nhỏ, dữ liệu thường không bị ảnh hưởng. Tuy nhiên, khi thay chip nhớ hoặc nạp lại firmware, bạn nên sao lưu dữ liệu trước để tránh mất thông tin quan trọng.
